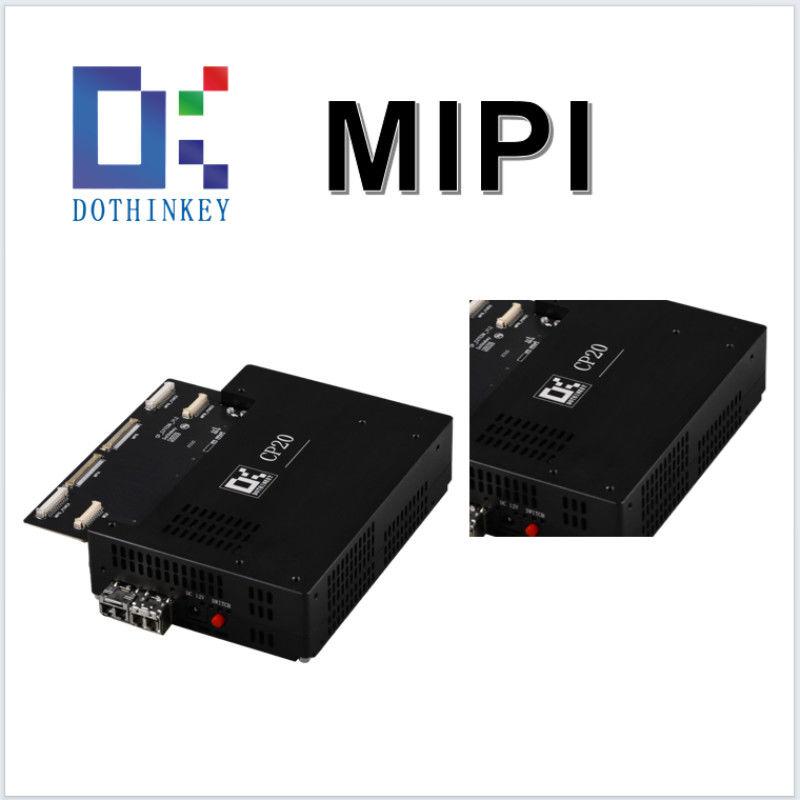

অটোমোটিভ ইমেজ ফ্রেম গ্র্যাবার এমআইপিআই সিএসআই অপটিক্যাল ফ্রেম গ্র্যাবার ডিভাইস ফর ডিএসপি সলিউশন

অটোমোটিভ ইমেজ ফ্রেম গ্র্যাবার এমআইপিআই সিএসআই অপটিক্যাল ফ্রেম গ্র্যাবার ডিভাইস ফর ডিএসপি সলিউশন

অটোমোটিভ ইমেজ ফ্রেম গ্র্যাবার

ইমেজ ফ্রেম গ্র্যাবার MIPI CSI

সিএসআই অপটিক্যাল ফ্রেম গ্রেবার ডিভাইস

উৎপত্তি স্থল:

শেনঝেন, চীন

পরিচিতিমুলক নাম:

Dothinkey

সাক্ষ্যদান:

CE

মডেল নম্বার:

CP20

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
সেন্সর আইও:
1.2 -3.3V
বাফার ক্ষমতা:
DDR4_16GBIT
এমআইপিআই ডেটা চ্যানেল:
মিপিক-ফাই 1/2/3 ত্রয়ী
ভক্স:
পরিমাপের পরিসীমা: 1.3 ~ 8.0V, যথার্থতা: +_50mv
আউটপুট ভোল্টেজ:
24V/DC
উচ্চতা প্রস্থ দৈর্ঘ্য:
35 মিমি 100 মিমি 140 মিমি
পাওয়ার সাপ্লাই:
DC12V/3A
ESD সুরক্ষা:
মেশিনের মডেল ((এমএম) >+_২০০ ভোল্ট
বিশেষভাবে তুলে ধরা:

অটোমোটিভ ইমেজ ফ্রেম গ্র্যাবার

,

ইমেজ ফ্রেম গ্র্যাবার MIPI CSI

,

সিএসআই অপটিক্যাল ফ্রেম গ্রেবার ডিভাইস

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
মূল্য
USD1200-USD5000
প্যাকেজিং বিবরণ
শক্ত কাগজ প্যাকেজিং
ডেলিভারি সময়
5-8 কার্যদিবস
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
পরিমান মত মজুত আছে
সম্পর্কিত পণ্য
আমাদের সাথে যোগাযোগ
86-755-6114-6178
এখনই যোগাযোগ করুন
পণ্যের বর্ণনা

ডিএসপি সমাধানের জন্য অটোমোটিভ ইমেজ ফ্রেম গ্র্যাবার এমআইপিআই সিএসআই অপটিক্যাল ইন্টারফেস



বৈশিষ্ট্যঃ

1. ডুয়াল এমআইপিআই ডি/সি-পিএইচওয়াই ইন্টারফেস
উচ্চ গতির ইমেজ সংগ্রহ দ্বৈত চ্যানেল MIPI D-PHY/C-PHY প্রোটোকলের মাধ্যমে।
2. ২x৫ প্রোগ্রামযোগ্য পাওয়ার রেল
মাল্টি-সেন্সর সামঞ্জস্যের জন্য ১০টি স্বাধীন ভোল্টেজ চ্যানেল (২.২ ভোল্ট কনফিগারযোগ্য) ।
3মাল্টি-রেঞ্জ বর্তমান সনাক্তকরণ
<১% ত্রুটি মার্জিন সহ mA থেকে nA পর্যন্ত পরিমাপের নির্ভুলতা।
4. ৬৬-চ্যানেল অপারেটিং সিস্টেম পরীক্ষা
৬৬টি সিগন্যাল পথের ওপেন/কর্ট ফেইল ডিটেকশন।
5প্রোগ্রামযোগ্য প্রোডাক্ট আইডি
স্বয়ংক্রিয় সিস্টেম ইন্টিগ্রেশনের জন্য ডিভাইসের অনন্য সনাক্তকরণ।
6. এনালগ সিগন্যাল ইন্টারফেস
অক্জিলিয়ারী ডায়াগনস্টিকের জন্য বাহ্যিক ভোল্টেজ/কন্ট্রাক্ট ইনপুট।
7. সেন্সর ভোল্টেজ মনিটরিং
রিয়েল-টাইম রেল পরিমাপ (± 0.5% নির্ভুলতা) ।
8. ৪ ওয়্যার কেলভিন ক্ষতিপূরণ
দূরবর্তী ভোল্টেজ সেন্সিং লাইন প্রতিরোধের প্রভাব অস্বীকার করতে।



স্কিম্যাটিকঃ

অটোমোটিভ ইমেজ ফ্রেম গ্র্যাবার এমআইপিআই সিএসআই অপটিক্যাল ফ্রেম গ্র্যাবার ডিভাইস ফর ডিএসপি সলিউশন 0



মাত্রাঃ

অটোমোটিভ ইমেজ ফ্রেম গ্র্যাবার এমআইপিআই সিএসআই অপটিক্যাল ফ্রেম গ্র্যাবার ডিভাইস ফর ডিএসপি সলিউশন 1





CP20 প্রোডাক্ট স্পেসিফিকেশনঃ

পিন নম্বর পিন নাম পিনের ধরন ফাংশন
A14 A_AGND শক্তি ইমেজ সেন্সর এনালগ জিএনডি
A15 A_AVDD2 শক্তি ইমেজ সেন্সর এনালগ জিএনডি
A16 A_AVDD2 শক্তি ইমেজ সেন্সর অ্যানালগ পাওয়ার সাপ্লাই
A17 A_AVDD2 শক্তি ইমেজ সেন্সর অ্যানালগ পাওয়ার সাপ্লাই
A18 A_AVDD2_FB ইনপুট ইমেজ সেন্সর এনালগ পাওয়ার সাপ্লাই রিমোট কেলভিন ক্ষতিপূরণ ফিডব্যাক পিন
A19 A_DGND শক্তি ইমেজ সেন্সর এনালগ জিএনডি
A20 A_ADC1 ইনপুট ইমেজ সেন্সর রেফারেন্স ভোল্টেজ পরিমাপ পিন
A21 A_ADC2 ইনপুট ইমেজ সেন্সর রেফারেন্স ভোল্টেজ পরিমাপ পিন
A22 A_ADC3 ইনপুট ইমেজ সেন্সর রেফারেন্স ভোল্টেজ পরিমাপ পিন
A23 A_ADC4 ইনপুট ইমেজ সেন্সর রেফারেন্স ভোল্টেজ পরিমাপ পিন
A24 A_DGND শক্তি ইমেজ সেন্সর এনালগ জিএনডি
A25 A_POL I/O ইমেজ সেন্সর ডিজিটাল জিএনডি
A26 B_DOVDD শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
