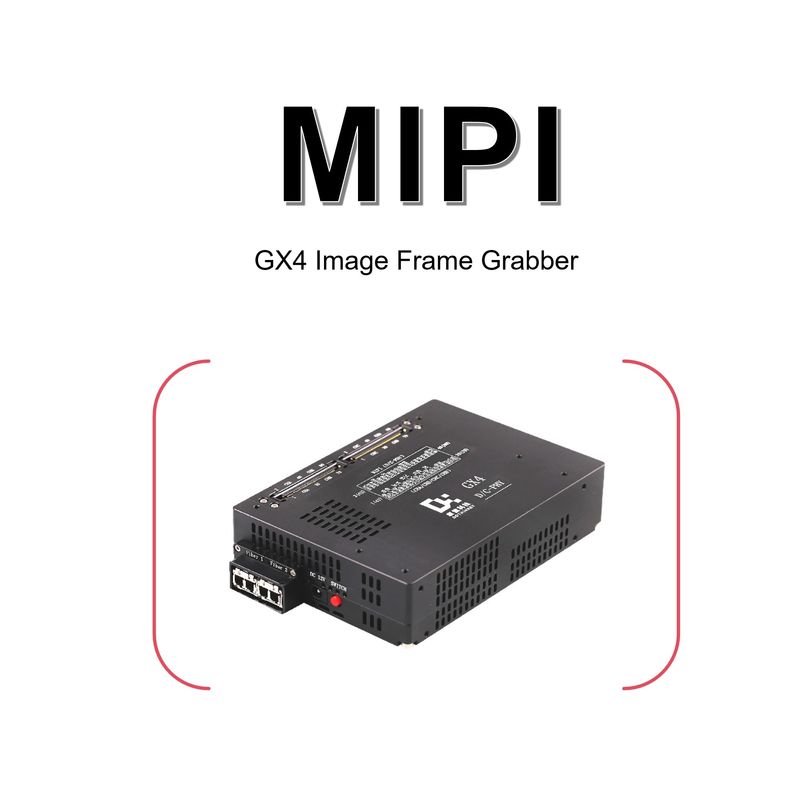

মোবাইল ফোন ক্যামেরা মডিউল MIPI ফ্রেম গ্র্যাবার Dothinkey GX4

বৈদ্যুতিক বিশেষ উল্লেখ

পাওয়ার সাপ্লাই

DC12V/3A

বাহ্যিক ইন্টারফেস ইএসডি সুরক্ষা

মানব দেহের মডেল (এইচবিএম) ≥ ±4000 ভোল্ট
মেশিন মডেল (এমএম) ≥ ±200V

আকার

উচ্চ

35মিমি ± ০2মিমি

প্রস্থ

100মিমি ± ০2মিমি

দৈর্ঘ্য

140মিমি ± ০2মিমি

সেন্সর সামঞ্জস্যপূর্ণ বৈশিষ্ট্য

সেন্সর ইন্টারফেস

এমআইপিআই ডি-পিএইচওয়াই সিএসআই;এমআইপিআই সি-পিএইচওয়াই সিএসআই

এমআইপিআই সর্বোচ্চ হার

GX4/GX4ই

সিএইচএ/সিএইচবি

MIPI D-PHY1.9জিবিপিএস/ল্যান

MIPI C-PHY1.9Gsps/Trio

CHC/CHD

MIPI D-PHY1.9জিবিপিএস/ল্যান

MIPI C-PHY1.5Gsps/Trio

এমআইপিআই ডাটা চ্যানেল

4C,4D,3D+1C,3C+1D&2D+2C

এমআইপিআই ডি-পিএইচওয়াই 1/2/4 লেন

এমআইপিআই সি-পিএইচআই 1/2/3 ট্রিও

ডিপিএসের বৈশিষ্ট্য

সমর্থন 28 পাওয়ার সাপ্লাই নিয়মিত

4X7 স্বতন্ত্র পাওয়ার সাপ্লাই সরবরাহ করুন, যার মধ্যে 4X4 রাস্তা 0.8-3.3V সামঞ্জস্যযোগ্য, সর্বাধিক ড্রাইভিং ক্ষমতা 1A; 4X2 রাস্তা 0.8-5V সামঞ্জস্যযোগ্য, সর্বাধিক ড্রাইভিং ক্ষমতা 1A, 4X1 রাস্তা 0.৮-৮ ভোল্ট নিয়ন্ত্রিত, সর্বোচ্চ ড্রাইভিং ক্ষমতা 3A।

অপারেটিং সিস্টেমের বৈশিষ্ট্য

সমর্থন 4X29 উপায় অপারেটিং সিস্টেম পরীক্ষা

পিসি ইন্টারফেস ও বাফার

পিসি যোগাযোগ ইন্টারফেস

10 জি ফাইবার অপটিক ইন্টারফেস* 2

বাফার ক্যাপাসিটি

DDR4_16Gbit

ভোল্টেজ পরিমাপ

এলপি ভোল্টেজ পরিমাপ

পরিমাপ পরিসীমাঃ0~1.4V, নির্ভুলতাঃ±10mV

সেন্সর GPIO ভোল্টেজ পরিমাপ

পরিমাপ পরিসীমাঃ0 ~ 3.3V, নির্ভুলতাঃ ± 20mV

এলসি বৈশিষ্ট্য

4X29 চ্যানেল এলসি পরীক্ষা সমর্থন করে

সেন্সর যোগাযোগের সূচক

১০০ হাজার-১ এম

এসপিআই সর্বাধিক যোগাযোগ ফ্রিকোয়েন্সি

২০ মেগাহার্টজ

সেন্সর ঘড়ি

৬-৯৯ মেগাহার্টজ±০.০১ মেগাহার্টজ

সেন্সর আইও স্তর (ডিওভিডিডি অনুসরণ করে)

1.২-৩.৩ ভোল্ট
