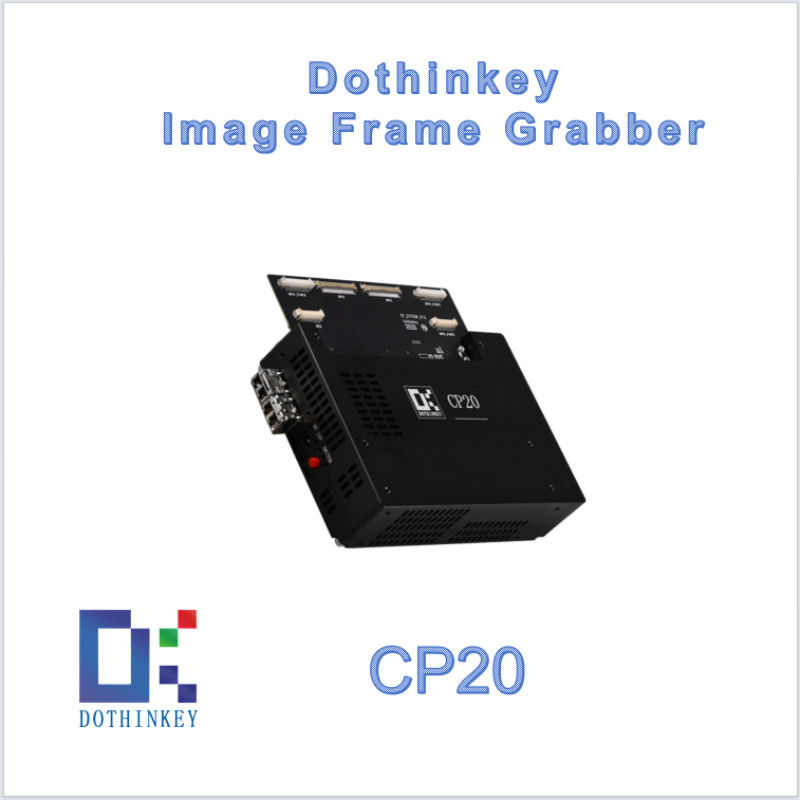

এমআইপিআই ফ্রেম গ্র্যাবার ডটিনকি ক্যাপচার কার্ড 10 ওয়ে ডিএসপি পাওয়ার সিএসআই / সি PHY সামঞ্জস্যপূর্ণ

এমআইপিআই ফ্রেম গ্র্যাবার ডটিনকি ক্যাপচার কার্ড 10 ওয়ে ডিএসপি পাওয়ার সিএসআই / সি PHY সামঞ্জস্যপূর্ণ

এমআইপিআই ফ্রেম গ্র্যাবার ডটিনকি

ডটিনকি ক্যাপচার কার্ড

10 ওয়ে ডিএসপি ক্যাপচার কার্ড

উৎপত্তি স্থল:

শেনঝেন, চীন

পরিচিতিমুলক নাম:

Dothinkey

সাক্ষ্যদান:

CE

মডেল নম্বার:

CP20

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
ডিপিএস বৈশিষ্ট্য:
10-উপায় সামঞ্জস্যযোগ্য বিদ্যুৎ সরবরাহ সমর্থন করে
আউটপুট ভোল্টেজ:
24V/DC
সেন্সরিন্টারফেস:
MIPID-PHYCSI
অ্যানালগ পরিমাপ ইনপুট:
ADC1 ~ ADC6
বাফার ক্ষমতা:
DDR4_16GBIT
ভক্স:
পরিমাপের পরিসীমা: 1.3 ~ 8.0V, যথার্থতা: +_50mv
পাওয়ার সাপ্লাই:
DC12V/8A
এসপিআই সর্বাধিক যোগাযোগের ফ্রিকোয়েন্সি:
20MHz
বিশেষভাবে তুলে ধরা:

এমআইপিআই ফ্রেম গ্র্যাবার ডটিনকি

,

ডটিনকি ক্যাপচার কার্ড

,

10 ওয়ে ডিএসপি ক্যাপচার কার্ড

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
মূল্য
USD1200-USD5000
প্যাকেজিং বিবরণ
শক্ত কাগজ প্যাকেজিং
ডেলিভারি সময়
5-8 কার্যদিবস
পরিশোধের শর্ত
টি/টি
যোগানের ক্ষমতা
পরিমান মত মজুত আছে
সম্পর্কিত পণ্য
আমাদের সাথে যোগাযোগ
86-755-6114-6178
এখনই যোগাযোগ করুন
পণ্যের বর্ণনা

Dothinkey MIPI ক্যাপচার কার্ড 10-ওয়ে ডিএসপি পাওয়ার সিএসআই/সি PHY সামঞ্জস্যপূর্ণ



বৈশিষ্ট্যঃ

1ডুয়াল এমআইপিআই ডি/সি-পিএইচওয়াই ইমেজিং
হাই-স্পিড ডুয়াল চ্যানেল ক্যাপচার যা এমআইপিআই মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ।
2. ২×৫ সেন্সর পাওয়ার নিয়ন্ত্রনযোগ্য
মাল্টি-সেন্সর সমর্থনের জন্য ১০টি প্রোগ্রামযোগ্য ভোল্টেজ রেল (যেমন ২.২ ভোল্ট) ।
3. বর্তমান সেন্সিং (এমএ/এমএ/এনএ)
মিলিঅ্যাম্পের থেকে ন্যানোঅ্যাম্পের পরিসীমা পর্যন্ত পরিমাপ।
4. ৬৬-চ্যানেল ওএস টেস্টিং
৬৬টি সিগন্যাল লাইনের ওপেন/শর্ট সার্কিট সনাক্তকরণ।
5. ডায়নামিক প্রোডাক্ট আইডি
সিস্টেমের ট্র্যাকযোগ্যতার জন্য প্রোগ্রামযোগ্য ডিভাইস সনাক্তকরণ।
6. এনালগ ইনপুট ইন্টারফেস
বাহ্যিক ভোল্টেজ / বর্তমান সংকেত পরিমাপ সমর্থন করে।
7রিয়েল টাইম ভোল্টেজ মনিটরিং
সেন্সর পাওয়ার রেলগুলিতে ±0.5% নির্ভুলতা।
8. দূরবর্তী কেলভিন ক্ষতিপূরণ
চারটি তারের সেন্সর লাইন প্রতিরোধের ত্রুটি দূর করে।



স্কিম্যাটিকঃ

এমআইপিআই ফ্রেম গ্র্যাবার ডটিনকি ক্যাপচার কার্ড 10 ওয়ে ডিএসপি পাওয়ার সিএসআই / সি PHY সামঞ্জস্যপূর্ণ 0



মাত্রাঃ

এমআইপিআই ফ্রেম গ্র্যাবার ডটিনকি ক্যাপচার কার্ড 10 ওয়ে ডিএসপি পাওয়ার সিএসআই / সি PHY সামঞ্জস্যপূর্ণ 1





CP20 প্রোডাক্ট স্পেসিফিকেশনঃ

পিন নম্বর পিন নাম পিনের ধরন ফাংশন
A1 A_DOVDD শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A2 A_DOVDD শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A3 একটি DOVDD_FB ইনপুট ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই রিমোট কেলভিন কম্পেনসেশন ফিডব্যাক পিন।
A4 ডিভিডিডি শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A5 ডিভিডিডি শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A6 ডিভিডিডি শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A7 ডিভিডিডি শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A8 ডিভিডিডি শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A9 একটি ডিভিডিএফ ইনপুট ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই রিমোট কেলভিন কম্পেনসেশন ফিডব্যাক পিন।
A10 এভিডিডি শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A11 এভিডিডি শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A12 এভিডিডি শক্তি ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই।
A13 A_AVDD FB ইনপুট ইমেজ সেন্সর ১০ পাওয়ার সাপ্লাই রিমোট কেলভিন কম্পেনসেশন ফিডব্যাক পিন।
