উৎপত্তি স্থল:
শেনঝেন, চীন
পরিচিতিমুলক নাম:
Dothinkey
সাক্ষ্যদান:
CE
মডেল নম্বার:
DF108
Document:

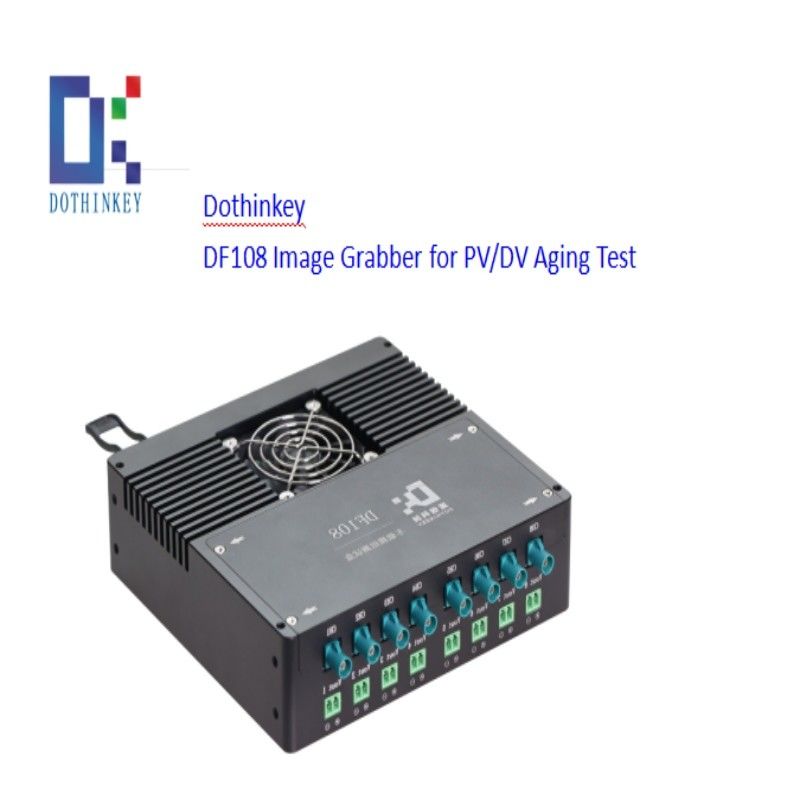

অটোমোটিভ ক্যামেরা পরীক্ষার জন্য Dothinkey DF108 ইমেজ গ্র্যাবার ইমেজ টেস্ট বক্স
মাত্রাঃ
ইন্টারফেসঃ
ইন্টারফেস ফাংশন বর্ণনাঃ
|
স্পেসিফিকেশন |
বর্ণনা |
1 |
ক্যামেরা মডিউল ইন্টারফেস (CH1-CH8) |
8-চ্যানেল মডিউল ইন্টারফেস। MAXIM/TI সিরিয়াল মডিউলের জন্য, স্ট্যান্ডার্ড FAKRA কোঅক্সিয়াল ইন্টারফেস (সকেট) স্ট্যান্ডার্ড |
2 |
পাওয়ার আউটপুট ইন্টারফেস ((Vout1-Vout8) |
৮-চ্যানেল ফ্ল্যাশ পাওয়ার সাপ্লাই ইন্টারফেস, শুধুমাত্র আউটপুটের জন্য, কোন বহিরাগত পাওয়ার সোর্সের সাথে সংযোগ করা নিষিদ্ধ |
3 |
ফাইবার অপটিক ইন্টারফেস |
40 জি ফাইবার অপটিক যোগাযোগ ইন্টারফেস |
4 |
ডায়াল সুইচ |
ডিভাইস আইডি সেটিং ডিপ সুইচ |
5 |
সিগন্যাল নির্দেশক আলো |
লাল সবুজ দ্বৈত রঙের দ্বৈত অবস্থান নির্দেশক আলো, লাল শক্তি নির্দেশক, সবুজ অবস্থা নির্দেশক। |
6 |
বাহ্যিক POC পাওয়ার ইনপুট |
বাহ্যিক স্ট্যান্ডার্ড পরীক্ষার পাওয়ার ইনপুট প্রদান করুন |
7 |
বাহ্যিক সম্প্রসারণ ইন্টারফেস |
বাহ্যিক সম্প্রসারণের জন্য রিজার্ভ আইও এবং পাওয়ার ইন্টারফেস |
8 |
ইমেজ গ্র্যাবার পাওয়ার সাপ্লাই ইন্টারফেস |
ইমেজ গ্র্যাবার ডেডিকেটেড ডিসি ২৪ ভি পাওয়ার সাপ্লাই ইন্টারফেস, যা পরীক্ষার বাক্সে পাওয়ার সরবরাহ করতে ব্যবহৃত হয় |
9 |
স্যুইচ |
ইমেজ গ্র্যাবার পাওয়ার সুইচ |
