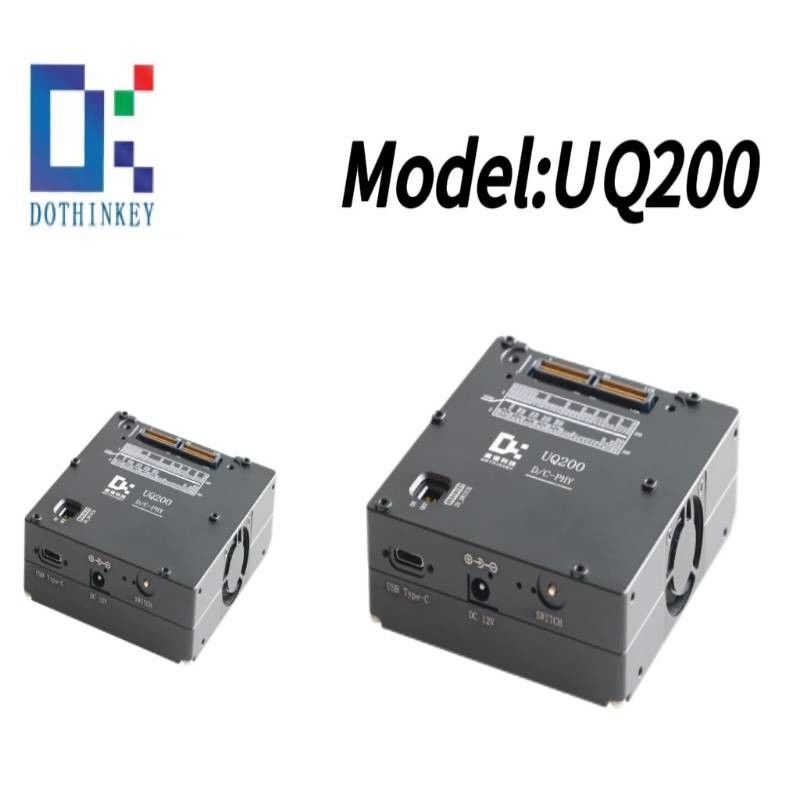

UQ200 Dothinkey For Mobile Phone Camera হাই স্পিড এমআইপিআই ক্যাপচার কার্ড

UQ200 মোবাইল ফোন ক্যামেরার জন্য অ্যাপ্লিকেশন, উচ্চ গতির MIPIC-PHY।

1গ্রাউন্ড সংযোগের স্পেসিফিকেশন
ইউকিউ২০০ ইমেজিং সেন্সরটিতে দ্বৈত গ্রাউন্ড ডোমেন (এজিএনডি এবং ডিজিএনডি) অন্তর্ভুক্ত রয়েছে। যখন একটি ইউনিফাইড গ্রাউন্ড স্কিম বাস্তবায়ন করা হয়, তখন উভয় এজিএনডি এবং ডিজিএনডি উভয়ই সেন্সরের গ্রাউন্ড টার্মিনালে একটি সাধারণ সংযোগ ভাগ করতে পারে।

2.আই২সি ইন্টারফেস কনফিগারেশন
ইন্টিগ্রেটেড প্রোগ্রামযোগ্য টান-আপ রেজিস্টর (নির্বাচনযোগ্য 560Ω, 1.5kΩ, বা 4.7kΩ; কারখানার ডিফল্ট 1.5kΩ) আই 2 সি লাইনে সরবরাহ করা হয়, DOVDD এর সাথে উল্লেখ করা হয়।টান আপ প্রতিরোধের ফার্মওয়্যার নিয়ন্ত্রণ মাধ্যমে গতিশীল নিয়ন্ত্রিত হতে পারে.

3.GPIO প্রোগ্রামযোগ্য ইন্টারফেস
সফ্টওয়্যার-কনফিগারযোগ্য কার্যকারিতা বৈশিষ্ট্যযুক্ত, প্রতিটি জিপিআইওতে ডিওভিডিডিতে 4.7kΩ টান-আপ অন্তর্ভুক্ত রয়েছে। এই পিনগুলি প্রোগ্রামযোগ্য আই / ও সেটিংসের মাধ্যমে অ্যাপ্লিকেশন-নির্দিষ্ট কাস্টমাইজেশন সমর্থন করে।

4সিস্টেম ভিত্তিক বিবেচনার
এই টার্মিনালটি শুধুমাত্র পেরিফেরিয়াল পাওয়ার ডিস্ট্রিবিউশন (সিস্টেম গ্রাউন্ড ডোমেইন) এর জন্য ডিজাইন করা হয়েছে, এটি সঠিকভাবে ওপেন/শর্ট টেস্ট সক্ষমতা বজায় রাখতে সেন্সর গ্রাউন্ড নেটওয়ার্ক থেকে বিচ্ছিন্ন থাকতে হবে।

5পিন ম্যানেজমেন্ট সংরক্ষিত
অভ্যন্তরীণ সিস্টেমের ব্যবহারের জন্য সংরক্ষিত, এই পিনগুলি মালিকানাধীন অভ্যন্তরীণ রাউটিং অন্তর্ভুক্ত করে। এই পিনগুলিকে সংযোগহীন অবস্থায় রাখুন - বাহ্যিক সংযোগ বা ইন্টার-পিন শর্টস এড়ানো উচিত।

6প্রোডাক্ট মডিউল ইন্টারফেসের বর্ণনা চিত্র
