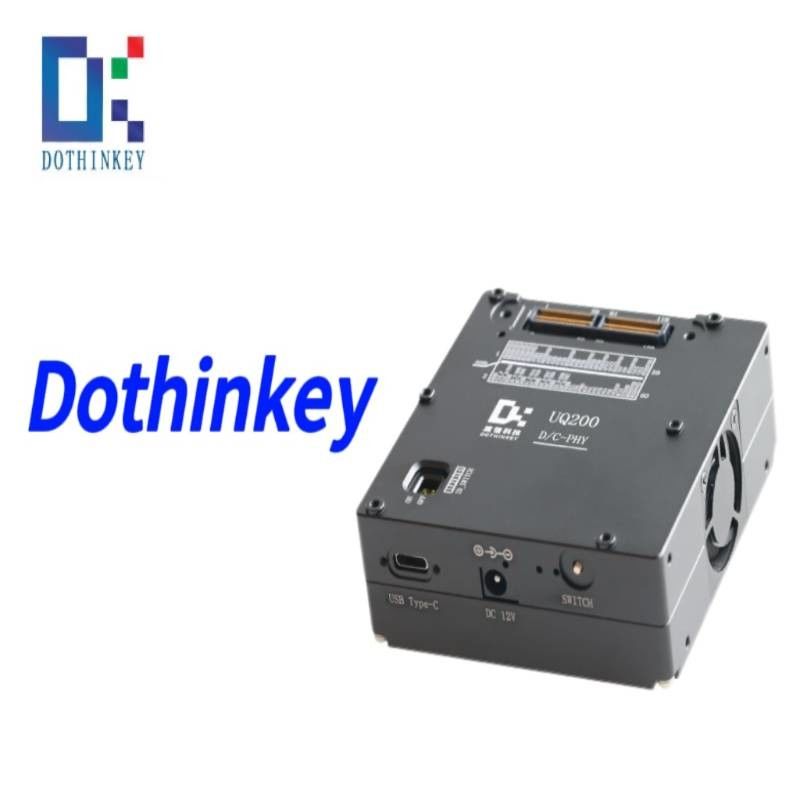

Dothinkey হাই স্পিড ইমেজ গ্র্যাবার UQ200 USB3.0 সিরিজ MIPI ফ্রেম গ্র্যাবার

Dothinkey হাই স্পিড ইমেজ গ্র্যাবার UQ200 USB3.0 সিরিজ

1আবেদন

উচ্চ গতির সি-পিএইচওয়াই ক্যামেরা পরীক্ষার জন্য। উচ্চ গতির সি-পিএইচওয়াই ডিবাগিং, যাচাইকরণ এবং পরীক্ষা।

1) ট্রান্সমিশন গতি

750MB/s সর্বোচ্চ সংক্রমণ হার
C-PHY 3.5GSps/Trio
D-PHY 2.5Gbps/Lane
ইউএসবি ৩.১ ট্রান্সমিশন

2.ডিজাইন গাইড

1) জিএনডি সংযোগ নির্দেশিকা
ইউকিউ২০০ সিরিজের ইমেজ সেন্সর দুটি জিএনডি প্রকার (এজিএনডি এবং ডিজিএনডি) সরবরাহ করে। যদি সেন্সরের জিএনডি বিভক্ত না হয় তবে এজিএনডি এবং ডিজিএনডি যৌথভাবে সেন্সরের জিএনডি পিনে সংযুক্ত করা যেতে পারে।

2) আই২সি পুল-আপ রেসিস্টর কনফিগারেশন
আই 2 সি পিনগুলিতে অভ্যন্তরীণ প্রোগ্রামযোগ্য টান-আপ প্রতিরোধক (4.7KΩ, 1.5KΩ, এবং 560Ω বিকল্প, ডিফল্ট 1.5KΩ) রয়েছে যা ডিওভিডিডিতে টানা হয়। ব্যবহারকারীরা প্রয়োজন অনুসারে সফ্টওয়্যার ফাংশনগুলির মাধ্যমে প্রতিরোধকটি কনফিগার করতে পারেন।

3) GPIO ফাংশন কনফিগারেশন
জিপিআইও পিনগুলি DOVDD এর অভ্যন্তরীণ 4.7KΩ টান-আপ প্রতিরোধক সহ নমনীয় কার্যকরী কনফিগারেশন সমর্থন করে। ব্যবহারকারীরা অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে সফ্টওয়্যারটির মাধ্যমে তাদের কার্যকারিতা নির্ধারণ করতে পারেন।

4) সিস্টেম-স্তরের GND সতর্কতা
এই পিনটি পেরিফেরাল পাওয়ার সাপ্লাই (সিস্টেম-স্তরের জিএনডি) এর জন্য নিবেদিত এবং সেন্সরের জিএনডিতে সরাসরি সংযুক্ত হওয়া উচিত নয়। এটি করার ফলে ওপেন / শর্ট (ওএস) পরীক্ষার কার্যকারিতা হস্তক্ষেপ করতে পারে।

৫) সংরক্ষিত পিন হ্যান্ডলিং
এই পিনটি অভ্যন্তরীণ ব্যবহারের জন্য সংরক্ষিত এবং বিশেষ অভ্যন্তরীণ সংযোগ রয়েছে। এটি অন্য পিনগুলির সাথে শর্ট সার্কিট করবেন না বা বাহ্যিক সংযোগ করবেন না। এটি ভাসমান থাকতে হবে।

3বাহ্যিক ইন্টারফেস বিতরণ ডায়াগ্রাম

4. UQ200 প্রধান দৃশ্য
