Dothinkey USB3.0 সিরিজ MIPI ক্যাপচার কার্ড DVP HISPI LVDS এবং SPI ফ্রেম গ্র্যাবার

Dothinkey USB3.0 সিরিজ ইমেজ গ্র্যাবার একাধিক প্রোটোকল-MIPI, DVP, HISPI, LVDS, এবং SPI সমর্থন করে

বেঁচে থাকা

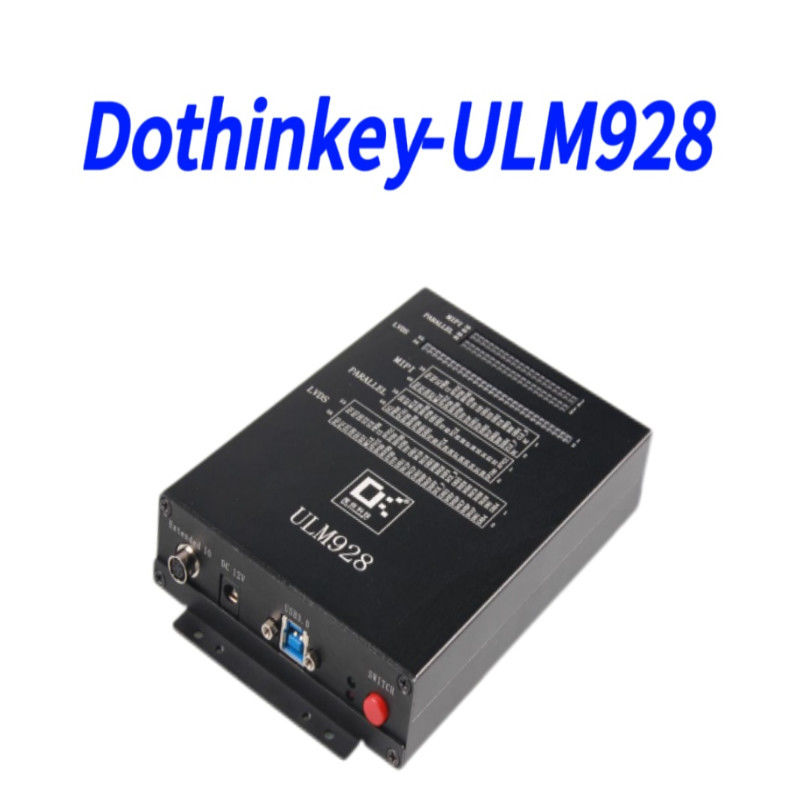

ইমেজ গ্র্যাবার ULM928 হল একটি বহুমুখী পরীক্ষার সমাধান যা উচ্চ-কার্যকারিতা ইমেজ ক্যাপচার এবং সেন্সর মূল্যায়নের জন্য ডিজাইন করা হয়েছে। একটি ইউএসবি 3.0 ইন্টারফেস বৈশিষ্ট্যযুক্ত, এটি একাধিক প্রোটোকল সমর্থন করে,এমআইপিআই সহ, ডিভিপি, এইচআইএসপিআই, এলভিডিএস এবং এসপিআই, যা এটিকে মোবাইল, অটোমোটিভ এবং নজরদারি ক্যামেরা পরীক্ষার জন্য আদর্শ করে তোলে।

মূল বৈশিষ্ট্য

• হাই-স্পিড ডেটা ট্রান্সফারঃইউএসবি ৩.০ (৫ জিবিপিএস) দ্রুত চিত্র প্রক্রিয়াকরণ নিশ্চিত করে।

• মাল্টি-ইন্টারফেস সামঞ্জস্যঃএমআইপিআই (4-লেন @ 1 গিগাবাইট / সেকেন্ড), এলভিডিএস (10-লেন @ 600 এমবিপিএস) এবং ডিভিপি (200 মেগাহার্টজ পিসিএলকে) সমর্থন করে।

• সঠিক শক্তি ব্যবস্থাপনাঃসেন্সর সরবরাহের জন্য পাঁচটি প্রোগ্রামযোগ্য কম শব্দ শক্তি চ্যানেল (৩.৩ ভোল্ট/৫০০ এমএ পর্যন্ত) ।

• উন্নত বর্তমান সনাক্তকরণঃস্ট্যান্ডবাই এবং গতিশীল বর্তমান বিশ্লেষণের জন্য উচ্চ-রেজোলিউশন পরিমাপ (10nA) ।

• ব্যাপক ত্রুটি সনাক্তকরণঃনির্ভরযোগ্য ডায়াগনস্টিকের জন্য অভিযোজিত থ্রেশহোল্ড সহ 45-চ্যানেল ওপেন / শর্ট টেস্টিং।

সুবিধা

a. শক্তিশালী সংকেত অখণ্ডতার সাথে উচ্চ গতির ইমেজিংয়ের জন্য অনুকূলিত।

b. বিভিন্ন সেন্সর প্রয়োজনীয়তা পূরণের জন্য নমনীয় শক্তি সরবরাহ (2.5V ∼ 9V) ।

c. কনফিগারযোগ্য ভোল্টেজ / বর্তমান সেটিংসের সাথে পরীক্ষার নির্ভুলতা উন্নত।

ঘ.বিস্তৃত ডিভাইস সামঞ্জস্যতা, দক্ষ মডিউল বৈধতা নিশ্চিত করে।

চিত্র এবং সংক্রমণ প্রযুক্তিগত বিবরণী

১)সেন্সর সামঞ্জস্য

a.এমসিএলকে ঘড়ি পরিসীমা-৬ এমএইচজি থেকে ৯৯ এমএইচজি

b.MCLK ঘড়ির সঠিকতা-±0.১ মেগাহার্টজ

সি.সেন্সর আইও স্তর পরিসীমা (ডিওভিডিডি অনুসরণ করে) -1.3V ~ 3.3V

d.LVDS ব্যান্ডউইথ-≥৬০০ এমবিপিএস/লেন

e.LVDS ডেটা চ্যানেলের সংখ্যা-1/2/4/8/10 লাইন

f.MIPI ব্যান্ডউইথ-≥1Gbps/Lane

জি.এমআইপিআই ডাটা চ্যানেলের সংখ্যা-১/২/৪ লাইন

h.PCLK ঘড়ির ফ্রিকোয়েন্সি-২০০ এমএইচজেড

i.সমর্থিত ইমেজ ফরম্যাট-RGB565/YUV422RAW8/RAW10/RAW12

j.RGB ফরম্যাট সমর্থন-RGB565

2) ইউএসবি৩.০ মেট্রিক

a. ইউএসবি ৩.০ ডেটা ব্যান্ডউইথ-৫ জিবিপিএস

3) সেন্সর আই২সি এর প্রযুক্তিগত সূচক

a.I2C যোগাযোগের হার-100K/400K/1M
