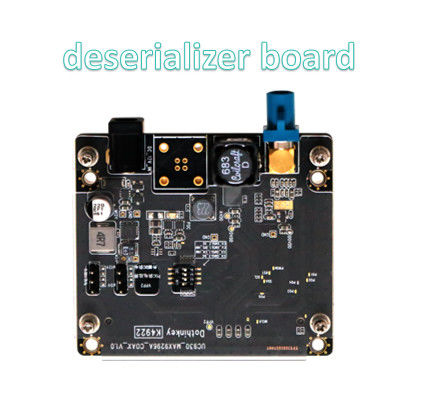

fpd লিঙ্ক iii deserializer এমআইপিআই

1.পিওসি পাওয়ার সাপ্লাই সিস্টেম

এই ডিকোডার বোর্ড ব্যবহার করেVPP2 পাওয়ার সাপ্লাইডিফল্ট অপারেটিং মোড হিসাবে। এই মোডে, কোনও বাহ্যিক পাওয়ার অ্যাডাপ্টারের প্রয়োজন নেই, কারণ এটি সরাসরি পরীক্ষার সিস্টেমের মাধ্যমে সরবরাহ করা যেতে পারে, ডিভাইস সংযোগ প্রক্রিয়াটিকে সহজ করে তোলে।

বৈকল্পিক বাহ্যিক বিদ্যুৎ সরবরাহ সমাধান:

• যখন স্বাধীন শক্তি সরবরাহ প্রয়োজন হয়, একটি ব্যবহার করুন12V/1A DC পাওয়ার অ্যাডাপ্টারবোর্ড ডিসি সকেট সংযুক্ত।

• বোর্ড জাম্পার ক্যাপের মাধ্যমে আউটপুট ভোল্টেজ নির্বাচন করুনঃ

  • অবস্থান A:12V DC আউটপুট

  • পজিশন বিঃ5V DC আউটপুট

• নোট: শর্ট সার্কিট ঝুঁকি এড়াতে পাওয়ার মোড পরিবর্তন করার আগে সিস্টেমটি বন্ধ করে দেওয়া নিশ্চিত করুন।

2.কোর চিপ পাওয়ার স্পেসিফিকেশন

MAX9296A ডিকোডার চিপ সঠিক প্রয়োজনচারটি স্বাধীন পাওয়ার সাপ্লাই, যা পরীক্ষা বাক্স দ্বারা সরবরাহ করা উচিত এবং নিম্নলিখিত পরামিতি কঠোরভাবে মেনে চলতে হবেঃ

সমালোচনামূলক অপারেটিং প্রয়োজনীয়তা:

• চালু করার আগে মাল্টিমিটার দিয়ে পাওয়ার সাপ্লাই ভোল্টেজ পরীক্ষা করুন।

• সিস্টেম চালু থাকাকালীন পাওয়ার জাম্পার সামঞ্জস্য করবেন না।

• ভোল্টেজ সীমা অতিক্রম স্থায়ী চিপ ক্ষতি হতে পারে।

3.ইন্টারফেস প্রযুক্তিগত বৈশিষ্ট্য

বোর্ড একটি শিল্প-গ্রেড সংযোগ সমাধান গ্রহণ করেঃ

• শারীরিক ইন্টারফেস: 44-পিন ডাবল-রো পিন হেডার (2.54 মিমি স্ট্যান্ডার্ড পিচ)

• সিগন্যাল প্রোটোকল: এমআইপিআই সিএসআই-২ স্ট্যান্ডার্ডের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ

• সামঞ্জস্যপূর্ণ ডিভাইস: আমাদের পরীক্ষার বাক্স পণ্য পূর্ণ পরিসীমা জন্য উপযুক্ত

• সুরক্ষা নকশা:

  • ইএসডি সুরক্ষা রেটিংঃ ±8kV যোগাযোগ স্রাব

  • স্বর্ণিত পিন দীর্ঘমেয়াদী যোগাযোগ নির্ভরযোগ্যতা নিশ্চিত
