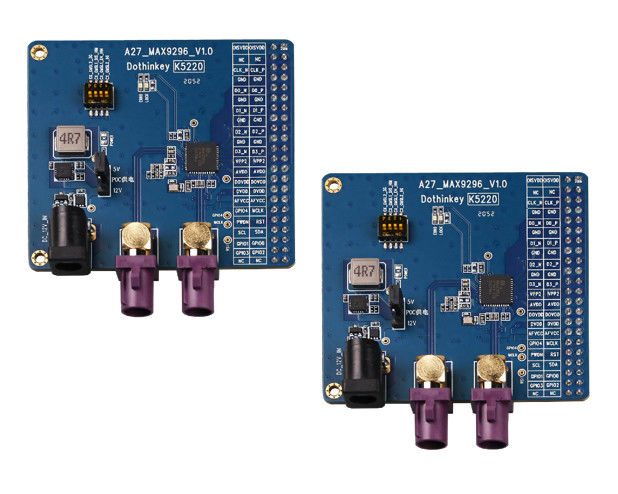

fpd লিঙ্ক iii deserializer এমআইপিআই

1. POC পাওয়ার সাপ্লাই স্কিম ডুয়াল মোড পাওয়ার সাপ্লাই (J6 এর মাধ্যমে নির্বাচনযোগ্য): DC সকেট পাওয়ার সাপ্লাইঃ একটি বহিরাগত 12V / 1A পাওয়ার অ্যাডাপ্টারের প্রয়োজন।J5 জাম্পারের মাধ্যমে 12V বা 5V আউটপুট নির্বাচন করুন (টেস্ট করা মডিউলটি পোড়ানো থেকে রোধ করার জন্য কারখানায় ডিফল্টরূপে 5V এ সেট করুন). পরীক্ষার চেম্বারের পাওয়ার সাপ্লাইঃ কোনও বাহ্যিক পাওয়ার সাপ্লাই প্রয়োজন হয় না, এবং পাওয়ার সাপ্লাই সরাসরি পরীক্ষার বাক্স থেকে আসে। পিওসি ভোল্টেজটি এপি কনফিগারেশনের মাধ্যমে সেট করা হয় (জে 5 ব্যর্থ হয়) ।UC930 টেস্ট বক্স 4V থেকে 18V পর্যন্ত নিয়মিত আউটপুট সমর্থন করে.

2. MAX9296 চিপ পাওয়ার সাপ্লাই প্রয়োজনীয়তা পরীক্ষার চেম্বার থেকে চারটি পাওয়ার সাপ্লাই প্রয়োজনঃ AFVCC & DVDD: স্থির 1.2V (এপি কনফিগারেশন দ্বারা লক করা প্রয়োজন) । AVDD: স্থির 1.8V (AP কনফিগারেশন লক). ডোভিডিডিঃ 1.8V ₹3.3V নমনীয় সমন্বয় সমর্থন করে। দ্রষ্টব্যঃ চিপ ক্ষতি এড়ানোর জন্য চালু করার আগে ভোল্টেজ কনফিগারেশনটি নিশ্চিত করুন।

3. এপিআই বর্ণনা সংরক্ষিত 2.54 মিমি পিচ 44 পিআইএন ডাবল সারি পিন, স্ট্যান্ডার্ড এমআইপিআই টেস্ট বক্স ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ।

4. MAX9296 সামঞ্জস্যের নোট তত্ত্বগতভাবে, GMSL1/GMSL2 একাধিক সিরিয়ালাইজার সমর্থিত, কিন্তু সংশ্লিষ্ট রেজিস্টার প্যারামিটার গ্রুপটি জুড়ি মডেল অনুযায়ী কনফিগার করা প্রয়োজন।

5. ডিআইপি সুইচ ব্যবহারের স্পেসিফিকেশন 4-পজিশন স্বাধীন ডিআইপি সুইচঃ প্রতিটি ব্যক্তি একটি হার্ডওয়্যার ফাংশন অনুরূপ। নিয়মঃ শুধুমাত্র এক ব্যক্তি একটি সময়ে চালু সেট করার অনুমতি দেওয়া হয়। পরিবর্তন পরে,এটা কার্যকর হওয়ার জন্য আপনাকে আবার এটি চালু করতে হবে।
