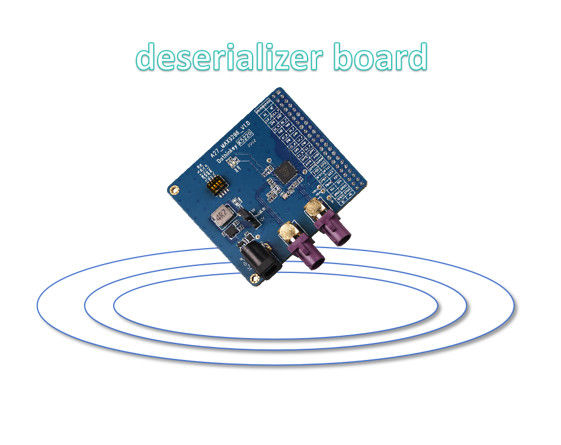

টিআই বোর্ড এমআইপিআই

1. POC পাওয়ার সাপ্লাই অপশন

• দুটি মোড (জে৬ দ্বারা নির্বাচিত):

  • ডিসি সকেট:

    • বাহ্যিক প্রয়োজন12V/1A অ্যাডাপ্টার.

    • ব্যবহারJ5নির্বাচন করতে১২ ভোল্ট বা ৫ ভোল্টPOC পাওয়ারের জন্য (ফ্যাক্টরি ডিফল্টঃ৫ ভোল্টক্লায়েন্ট মডিউল রক্ষা করার জন্য) ।

  • টেস্ট বক্স পাওয়ার সাপ্লাইঃ

    • কোন বাহ্যিক অ্যাডাপ্টারের প্রয়োজন নেই।

    • POC ভোল্টেজ কনফিগার করা হয়েছেএপি সেটিংস(J5 নিষ্ক্রিয়)

    • জন্যপরীক্ষা বাক্স UC930, POC পরিসীমাঃ৪ ভি ০১৮ ভি.

2. MAX9296 চিপ পাওয়ার সাপ্লাই

• চারটি পাওয়ার রেল (টেস্ট বক্স দ্বারা সরবরাহ করা আবশ্যক):

  • এএফভিসিসি এবং ডিভিডিডিঃস্থির1.২ ভি(এপি সেটিং)

  • এভিডিডিঃস্থির1.৮ ভোল্ট(এপি সেটিং)

  • ডিওভিডিডি:সামঞ্জস্যযোগ্য (1.8V3.3Vপ্রয়োজন অনুযায়ী) ।

• সতর্কতাঃভোল্টেজ সঠিকভাবে সেট করা হয় তা নিশ্চিত করুনপাওয়ার-অন করার আগেচিপ ক্ষতি এড়াতে.

3. ইন্টারফেস

• ৪৪ পিনের ডাবল-রো হেডার (২.৫৪ মিমি পিচ)টেস্ট বক্সের সাথে এমআইপিআই ইন্টারফেসের সামঞ্জস্যের জন্য।

4. MAX9296 জোড়া নমনীয়তা

• সমর্থনজিএমএসএল১/জিএমএসএল২ সিরিয়ালাইজারকিন্তু প্রয়োজনবিভিন্ন রেজিস্টার কনফিগারেশনপ্রতিটি সিরিয়ালাইজার মডেলের জন্য।

5. ডিআইপি সুইচ কনফিগারেশন

• ৪-ইন-১ ডিআইপি সুইচঃপ্রতিটি সুইচ একটি অনন্য হার্ডওয়্যার ফাংশন নিয়ন্ত্রণ করে।

• নিয়ম:

  • শুধুএকটি সুইচসেট করা যাবেচালুএক সময়ে।

  • বোর্ড পুনরায় চালিত করুনডিআইপি সেটিংস পরিবর্তন করার পর পরিবর্তনগুলি কার্যকর হবে।

মূল সুপারিশ:

• যাচাই করুনপিওসি ভোল্টেজের প্রয়োজনীয়তাপাওয়ার মোড নির্বাচন করার আগে পরীক্ষা করা মডিউল।

• ডাবল-চেকMAX9296 পাওয়ার রেল সেটিংসক্ষতি রোধে এপি কনফিগারেশনে।

• রেজিস্টার প্রারম্ভিকীকরণে দ্বন্দ্ব এড়াতে ডিআইপি সুইচ নির্দেশিকা অনুসরণ করুন।
