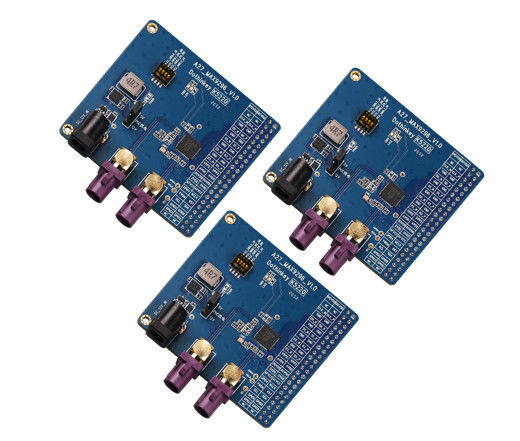

ইমেজ সেন্সর বোর্ড MIPI

(1) POC পাওয়ার সাপ্লাই সম্পর্কেঃ এই ডিকোডার বোর্ড POC পাওয়ার সাপ্লাইয়ের জন্য DC সকেট বা পরীক্ষার বাক্সের দুটি পাওয়ার সাপ্লাই মোড ব্যবহার করতে পারে (J6 দ্বারা নির্বাচিত), যেখানে যখন DC সকেট পাওয়ার সাপ্লাই নির্বাচন করা হয়,ডিকোডার বোর্ডকে একটি বহিরাগত 12V / 1A পাওয়ার অ্যাডাপ্টারে আলাদাভাবে সংযুক্ত করা দরকার, এবং তারপর J5 এর মাধ্যমে POC পাওয়ার সাপ্লাই হিসাবে 12V বা 5V নির্বাচন করুন; পরীক্ষার বাক্সের পাওয়ার সাপ্লাই নির্বাচন করার সময়, ডিকোডার বোর্ডের একটি পৃথক বহিরাগত পাওয়ার সাপ্লাই প্রয়োজন হয় না,এবং এপি কনফিগারেশনের মাধ্যমে POC এ পাওয়ার সরবরাহ করতে কনফিগার করা যেতে পারে (এই সময়ে, J5 জাম্প ক্যাপ ব্যর্থ হয়), এবং UC930 পরীক্ষার বাক্সের জন্য, POC পাওয়ার সাপ্লাই পরিসীমা 4V থেকে 18V পর্যন্ত সেট করা যেতে পারে। J5 এবং J6 এর অবস্থান নিম্নলিখিত চিত্রগুলিতে দেখানো হয়েছে,আমাদের কারখানার ডিফল্ট সেটিং হল ডিসি আসনের 5V আউটপুট (ক্লায়েন্ট মডিউল পুড়ে যাওয়া এড়াতে), ব্যবহারকারীদের ব্যবহারের আগে পরীক্ষার অধীনে মডিউল প্রকৃত শক্তি সরবরাহের প্রয়োজনীয়তা অনুযায়ী উপযুক্ত POC শক্তি সরবরাহ চয়ন করা উচিত।এই ডিকোডার বোর্ডের MAX9296 চিপটি চারটি পাওয়ার সাপ্লাই দিয়ে বাহ্যিকভাবে সরবরাহ করা প্রয়োজন, এবং চারটি পাওয়ার সাপ্লাই পরীক্ষা বাক্স থেকে সরবরাহ করা উচিত, যেখানে এএফভিসিসি এবং ডিভিডিডিকে এপি প্রান্তে ১.২ ভোল্টে, এভিডিডিকে এপি প্রান্তে ১.৮ ভোল্টে সংযুক্ত করা উচিত,DOVDD 1 এর মধ্যে সেট করা উচিত.8-3.3V প্রয়োজন হিসাবে, যদি AP এ অন্য ভোল্টেজ সেটিংস থাকে, দয়া করে উপেক্ষা করুন। অঙ্কন অপারেশন আগে,MAX9296 চিপ ক্ষতি এড়াতে এই চ্যানেলগুলির ভোল্টেজ সেটিংস নির্দিষ্ট পরিসীমা অতিক্রম না নিশ্চিত করা প্রয়োজন.

(3) ইন্টারফেস সম্পর্কেঃ এই ডিকোডার বোর্ডটি আমাদের পরীক্ষার বাক্স পণ্যগুলির স্ট্যান্ডার্ড এমআইপিআই ইন্টারফেসের সাথে ডকিংয়ের জন্য একটি 2.54 মিমি পিচ, ডাবল-রেখা 44 পিআইএন পিন হেডার ইন্টারফেস সংরক্ষণ করে।

(4) MAX9296 সম্পর্কেঃ সরকারী তথ্য অনুসারে, max9296 তত্ত্বগতভাবে বিভিন্ন gmsl1/gmsl2 সিরিয়ালাইজারগুলির সাথে জুটিবদ্ধ হতে পারে এবং যখন বিভিন্ন gmsl সিরিয়ালাইজারগুলির সাথে জুটিবদ্ধ হয়,বিভিন্ন রেজিস্টার প্যারামিটার গ্রুপ কনফিগার করা প্রয়োজন.

(৫) ডিআইপি সুইচ সম্পর্কেঃ ডিকোডার বোর্ডের ডিআইপি সুইচটি একটি চার-ইন-ওয়ান ডিআইপি সুইচ, প্রতিটি একটি স্বতন্ত্র হার্ডওয়্যার সেটিং উপস্থাপন করে,প্রতিটি হার্ডওয়্যার সেটিং রেজিস্টার সেটিং অপারেশনের পাওয়ার-অন প্রারম্ভিকীকরণের একটি বিশেষ ফাংশন অনুরূপ, প্রতিবার ডিআইপি বিটগুলির মধ্যে কেবলমাত্র একটিকে "অন" সাইডে ডায়াল করার অনুমতি দেওয়া হয় এবং প্রতিটি ডিআইপি বিট সেট করার পরে, এই সেটিংটি কার্যকর করার জন্য ডিকোডার বোর্ডটি পুনরায় চালু করা দরকার।
