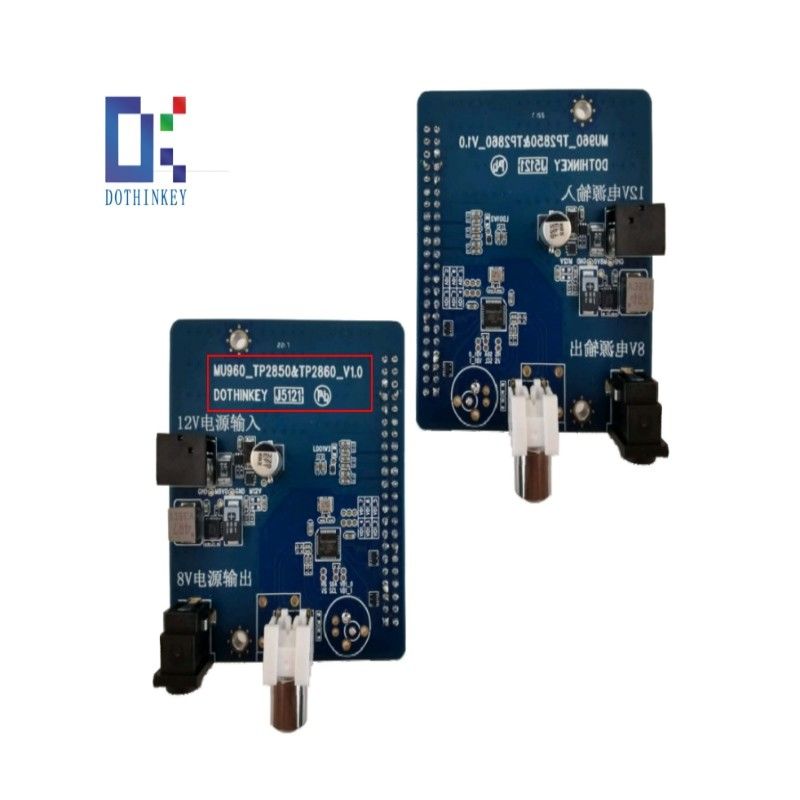

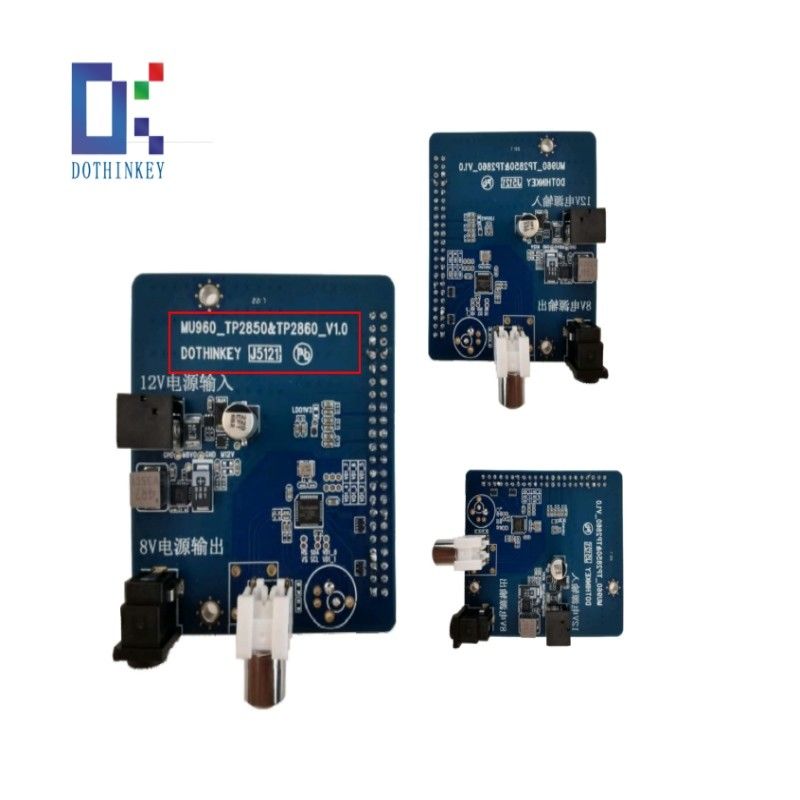

ডিসরিয়ালাইজার টিআই বোর্ড টিপি২৮৬০ MU960 ইমেজ গ্র্যাবার বক্স ডিকোডিং বোর্ডের জন্য

ডিসরিয়ালাইজার বোর্ড টিআই বোর্ড টিপি 2860 এমইউ 960 ইমেজ গ্র্যাবার বক্স ডিকোডিং বোর্ডের জন্য

1বৈশিষ্ট্যঃ

1) অটোমোবাইল মডিউল ডিকোডিং সমাধানের জন্য উপযুক্ত AHD/TVI টাইপ মডিউল ডিকোডিং সমর্থন করে;
2) এমআইপিআই সিগন্যাল আউটপুট, অটোমোটিভ মডিউলের চিত্র অধিগ্রহণের জন্য ইমেজ গ্র্যাপার এমইউ 960/ইউসি 930 এর সাথে মিলিত।

2স্পেসিফিকেশনঃ

3. ব্যবহারের আগে সতর্কতাঃ
1) POC পাওয়ার সাপ্লাই সম্পর্কেঃ এই deserializer এর POC পাওয়ার সাপ্লাই একটি DC সকেট মাধ্যমে একটি বহিরাগত 12V পাওয়ার সাপ্লাই থেকে একটি 8V কাজ ভোল্টেজ রূপান্তরিত হয়,তাই deserializer একটি পৃথক বহিরাগত 12V / 1A পাওয়ার অ্যাডাপ্টারের প্রয়োজন.
2) deserializer চিপের পাওয়ার সাপ্লাই সম্পর্কেঃ এই deserializer এর TP2860 চিপ তিনটি বহিরাগত শক্তি উৎস প্রয়োজন। পাওয়ার সাপ্লাই DVDD, DOVDD,এবং ইমেজ গ্র্যাবারের AVDD. ডিভিডিডিকে ১.২ ভোল্টে কনফিগার করতে হবে, ডিওভিডিডিকে ১.৮ ভোল্ট বা ৩.৩ ভোল্ট, এভিডিডিকে ৩.৩ ভোল্টে কনফিগার করতে হবে।TP2860 চিপ ক্ষতিগ্রস্ত এড়াতে সমস্ত ভোল্টেজ সেটিংস নির্দিষ্ট পরিসীমা অতিক্রম না নিশ্চিত করা প্রয়োজন.
3) ইন্টারফেস সম্পর্কেঃ এই deserializer একটি 2.54mm spacing, দ্বৈত সারি 44PIN পিন ইন্টারফেস ইমেজ গ্র্যাবার জন্য আমাদের কোম্পানীর মান MIPI ইন্টারফেস মিলেছে জন্য সংরক্ষিত,এবং পরীক্ষামূলক মডিউল সংযুক্ত করার জন্য একটি আরসিএ কোঅক্সিয়াল সংযোগকারী.

4ডিসরিয়ালাইজার বোর্ড ইন্টারফেসের বর্ণনাঃ
