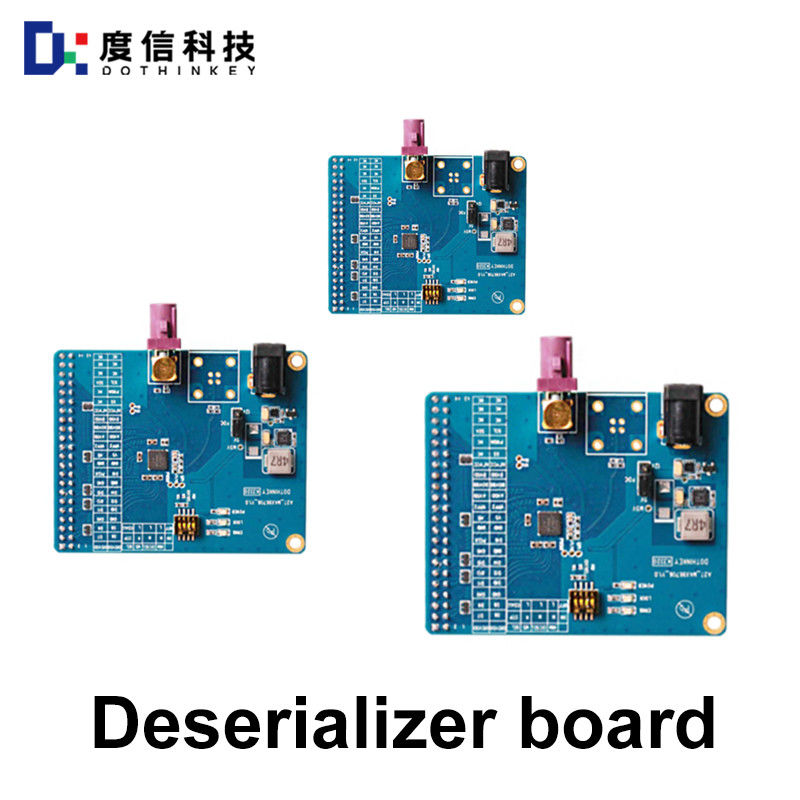

ডেসরিয়ালাইজার বোর্ডস ডটিনকি ম্যানুফ্যাকচারিং

ডেসরিয়ালাইজার বোর্ডস ডটিনকি ম্যানুফ্যাকচারিং

ইন্ডাস্ট্রিয়াল ডেসরিয়ালাইজার বোর্ড হল একটি সিগন্যাল প্রসেসিং ডিভাইস, যা প্রধানত সেন্সর বা ক্যামেরার থেকে উত্পাদিত কাঁচা ডেটা সংকেতগুলিকে রেজোলিউটেবল চিত্র বা নিয়ন্ত্রণ কমান্ডগুলিতে রূপান্তর করতে ব্যবহৃত হয়,যা মেশিন ভিশন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়, স্বয়ংক্রিয় সনাক্তকরণ, শিল্প নিয়ন্ত্রণ ইত্যাদি। এর মূল ফাংশনগুলির মধ্যে প্রোটোকল রূপান্তর (যেমন এমআইপিআই সিএসআই -২, এলভিডিএস), ডেটা ডিকোডিং (যেমন RAW চিত্র,কম্প্রেসড ফরম্যাট) এবং সিগন্যাল কন্ডিশনার (eনিম্নলিখিত প্রযুক্তিগত নীতি, অ্যাপ্লিকেশন দৃশ্যকল্প এবং আদর্শ ক্ষেত্রে একটি ব্যাখ্যাঃ
I. শিল্পকৌশলীয় Deserializer বোর্ডের প্রযুক্তিগত নীতি এবং ফাংশন
1সিগন্যাল প্রোটোকল বিশ্লেষণ এবং রূপান্তর
ইনপুট সিগন্যালের ধরনঃ Deserializer বোর্ড সাধারণত ডিফারেনশিয়াল সিগন্যাল (যেমন MIPI CSI-2 এর HS মোড) বা সমান্তরাল সিগন্যাল (যেমন DVP ইন্টারফেস) গ্রহণ করে, যা কাঁচা ইমেজ ডেটা (যেমনRAW ফরম্যাট) অথবা ক্যামেরা মডিউল থেকে নিয়ন্ত্রণ কমান্ড আউটপুট.
প্রোটোকল প্রক্রিয়াকরণঃ উদাহরণস্বরূপ, MIPI CSI-2 প্রোটোকলের জন্য, Deserializer বোর্ডকে তার স্তরযুক্ত কাঠামো (অ্যাপ্লিকেশন স্তর, প্রোটোকল স্তর, শারীরিক স্তর) পরিচালনা করতে হবে,ডাটা প্যাকেজিং/অপ্যাকেজিং সহ, ত্রুটি সংশোধন (উদাহরণস্বরূপ, সিআরসি) এবং চ্যানেল পরিচালনা। উদাহরণস্বরূপ Dothinkey এর ইমেজ গ্র্যাবার নিন, এটি FPGA এর মাধ্যমে CPHY LRTE মোডের সমর্থন উপলব্ধি করে,যা সমস্যার সমাধান যে ঐতিহ্যগত বিশেষ চিপ প্রোটোকল সংস্করণ সীমাবদ্ধতা কারণে ইমেজ উত্পাদন করতে পারে না.
আউটপুট ইন্টারফেসঃ ডিকোড করা ডেটা ইউএসবি 3 এর মাধ্যমে কম্পিউটার বা হোস্ট কম্পিউটারে প্রেরণ করা হয়।0, জিগই ভিশন বা এইচডিএমআই ইন্টারফেস, যা রিয়েল-টাইম চিত্র বিশ্লেষণ বা সঞ্চয়কে সমর্থন করে।

2ডেটা ডিকোডিং এবং চিত্র প্রক্রিয়াকরণ
RAW ইমেজ ডিকোডিংঃ ক্যামেরা মডিউল থেকে আউটপুট RAW ডেটা (যেমন বায়ার ফরম্যাট) স্ট্যান্ডার্ড ইমেজ ফরম্যাটে রূপান্তর করা প্রয়োজন (যেমন RGB,YUV) পরবর্তীতে বিশ্লেষণের জন্য Deserializer বোর্ড মাধ্যমেউদাহরণস্বরূপ, Dothinkey এর UC930 ইমেজ গ্র্যাবার উচ্চ-নির্ভুলতা বর্তমান সনাক্তকরণ (ন্যূনতম 10 এনএ) সমর্থন করে এবং USB3.0 ইন্টারফেসের মাধ্যমে প্রক্রিয়াজাত ডেটা স্থানান্তর করে।
কম্প্রেশন ফরম্যাট প্রসেসিংঃ কিছু Deserializer বোর্ড H এর রিয়েল-টাইম ডিকোডিং সমর্থন করে।264, এইচ.২৬৫ এবং অন্যান্য ভিডিও কোডিং, যা উচ্চ রেজোলিউশনের ভিডিও স্ট্রিম (যেমন ৮ কে মনিটরিং) প্রয়োজন এমন পরিস্থিতিতে উপযুক্ত।

3সিগন্যাল কন্ডিশনিং এবং অপ্টিমাইজেশান
গোলমাল ফিল্টারিংঃ চিত্রের গুণমান উন্নত করতে হার্ডওয়্যার সার্কিট্রি বা ডিজিটাল সিগন্যাল প্রসেসিং (ডিএসপি) অ্যালগরিদমের মাধ্যমে সংকেত হস্তক্ষেপ হ্রাস করুন।
সময় সমন্বয়ঃ ছবির ভুল সমন্বয় এড়ানোর জন্য মাল্টি-চ্যানেল ডেটা (যেমন, মাল্টি-ক্যামেরা মডিউল) এর সিঙ্ক্রোনাইজড ট্রান্সমিশন নিশ্চিত করুন।
