ডিভিপি পিসিএলকে এইচএসওয়াইএনসি ইমেজ সেন্সর বোর্ড ডটিনকি ডিকোডার বোর্ড

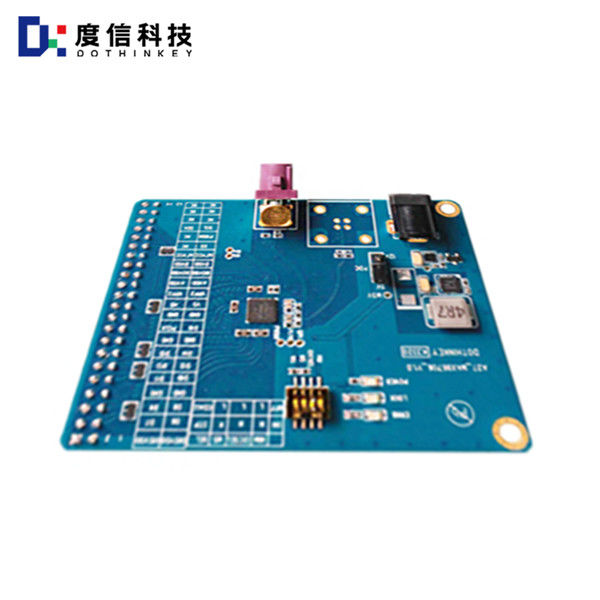

ইমেজ সেন্সর বোর্ড A27_MAX96706

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

ডিভিপি সিগন্যাল আউটপুট কি?

ডিভিপি (ডিজিটাল ভিডিও পোর্ট) একটি প্রচলিত সেন্সর আউটপুট ইন্টারফেস যা সমান্তরাল আউটপুট মোডের সাথে, ডিভিপি ইন্টারফেসের ডেটা বিট প্রস্থ 8 বিট, 10 বিট, 12 বিট বা 16 বিট হতে পারে, সিএমওএস স্তরের সংকেত ব্যবহার করে,এবং সর্বোচ্চ রেট প্রায় 96MHz.সর্বোচ্চ রেট প্রায় ৯৬ মেগাহার্টজ।

ডিভিপি ইন্টারফেসের প্রধান সংকেতগুলির মধ্যে রয়েছেঃ
পিসিএলকে (পিক্সেল ঘড়ি): পিক্সেল ঘড়ি, প্রতিটি ঘড়ি একটি পিক্সেল ডেটা অনুরূপ।
এইচএসওয়াইএনসি (অনুভূমিক সিঙ্ক্রোনাইজেশন): লাইন সিঙ্ক্রোনাইজেশন সিগন্যাল, প্রতিটি লাইনের ডেটা ট্রান্সমিশন নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
VSYNC (Vertical Synchronization): ফ্রেম সিঙ্ক্রোনাইজেশন সিগন্যাল, প্রতিটি ফ্রেমের ডেটা ট্রান্সমিশন নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
তথ্যঃ পিক্সেল তথ্য, সঠিক বিট প্রস্থ আইএসপি বা বেসব্যান্ড সমর্থন উপর নির্ভর করে।

ডিভিপি ইন্টারফেসের বৈশিষ্ট্যগুলির মধ্যে রয়েছেঃ
সমান্তরাল আউটপুটঃ ডিভিপি সমান্তরাল ট্রান্সমিশন ব্যবহার করে, যা ধীর এবং কম ব্যান্ডউইথ রয়েছে।
সিএমওএস স্তরের সংকেতঃ ডিফারেনশিয়াল সংকেতের পরিবর্তে সিএমওএস স্তরের সংকেত ব্যবহার করা হয়।

বাস্তবে, ডিভিপি ইন্টারফেসটি সাধারণত ভিডিও ডেটা সংক্রমণ এবং প্রক্রিয়াকরণের জন্য চিত্র সেন্সর এবং চিত্র প্রক্রিয়াকরণ চিপ (আইএসপি) সংযোগ করতে ব্যবহৃত হয়। উদাহরণস্বরূপ,আইএসপি চিপ একটি বহিরাগত ঘড়ি ইনপুট প্রদান করবে (MCLK বা XCLK), এবং সেন্সরের ভিতরে থাকা পিএলএল গণনা করে পিসিএলকে তৈরি করবে, যার ফ্রিকোয়েন্সি ইমেজটির আকার, ফ্রেম রেট এবং রেজোলিউশনের দ্বারা নির্ধারিত হয়।
