মাল্টি ফাংশন ইমেজ গ্র্যাবার কার্ড ডেসরিয়ালাইজার বোর্ড

মাল্টি-ফাংশন ডেসিরিয়ালাইজার বোর্ড

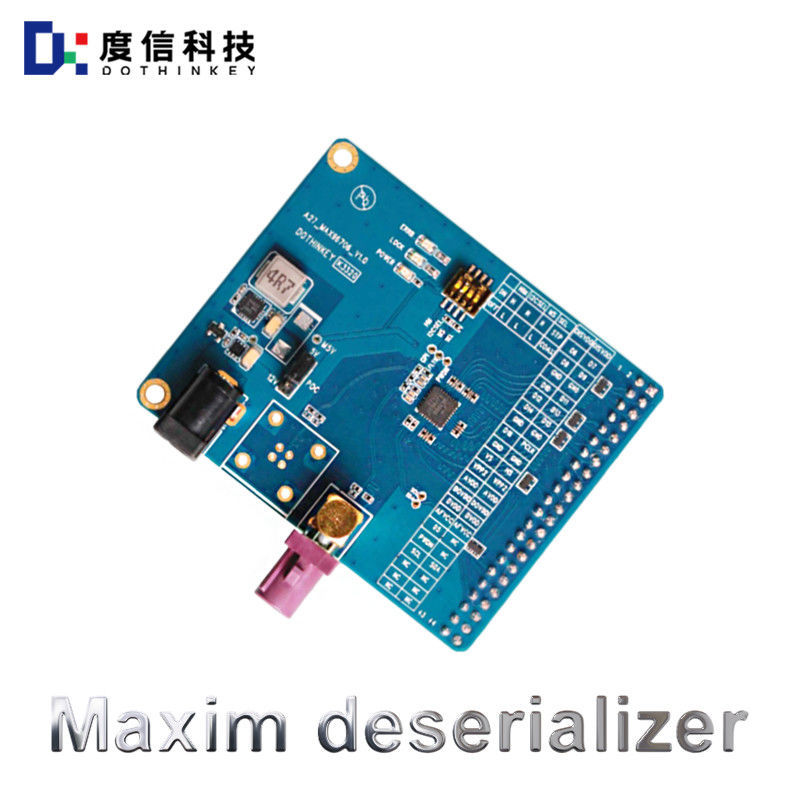

Dothinkey এর A27 MAX96706 মাল্টি ফাংশন Deserializer বোর্ড

ব্যবহারের আগে পড়তে হবেঃ

P0C পাওয়ার সাপ্লাই সম্পর্কেঃ এই Deserializer বোর্ড শুধুমাত্র ব্যবহারকারীদের POC পাওয়ার সাপ্লাই জন্য নির্বাচন করতে SV এবং 12V দুটি ভোল্টেজ প্রদান করে,আমাদের কারখানা ডিফল্ট সেটিংস জন্য আমাদের কারখানা ডিফল্ট সেটিংস SV আউটপুট, ব্যবহারকারীদের ব্যবহারের আগে পরীক্ষিত মডিউলের ভোল্টেজ প্রয়োজনীয়তা অনুযায়ী উপযুক্ত পাওয়ার সাপ্লাই ভোল্টেজ নির্বাচন করতে জাম্পার ক্যাপ ব্যবহার করতে হবে, দয়া করে জাম্পার ক্যাপ সেটিং জন্য আমাদের সাথে যোগাযোগ করুন।

Deserializer বোর্ড চিপ পাওয়ার সাপ্লাইঃ MAX96706 এই Deserializer বোর্ডে বহিরাগত শক্তি সরবরাহ (IWDVDD, AVDD, DOVDD) প্রয়োজন, তিন উপায় শক্তি সরবরাহ ইমেজ গ্র্যাবার দ্বারা সরবরাহ করা আবশ্যক,যার মধ্যে ডিভিডিডি এবং এভিডিডিকে এপি টার্মিনালে 1 এ সেট করতে হবে.8V DOVDD প্রয়োজন অনুযায়ী 1.8-3.3V পরিসীমা মধ্যে সেট করা, মানচিত্র অপারেশন, আপনি নিশ্চিত করতে হবে যে ভোল্টেজ সেটিংস নির্ধারিত সীমা অতিক্রম না,এবং বিভিন্ন চ্যানেলের ভোল্টেজ সেটিংসMAX96706 চিপ ক্ষতিগ্রস্ত এড়াতে বিভিন্ন সার্কিট ভোল্টেজ সেটিংস নির্দিষ্ট পরিসীমা অতিক্রম করা উচিত নয়।

ইন্টারফেস সম্পর্কেঃ এই Deserializer বোর্ড 2X22PIN DVP ইন্টারফেস সংরক্ষিত, DVP সমর্থনকারী MU960 সিরিজের পণ্যগুলির সাথে সংঘর্ষের জন্য নিবেদিত।

MAX96706 এর অফিসিয়াল তথ্য অনুযায়ী, MAX96706 নীতিগতভাবে MAX96705-MAX96711 সিরিয়ালাইজারগুলির সাথে জুটিবদ্ধ করার জন্য ব্যবহৃত হয়,এবং এটি ইন্টারেক্টিভ অপারেশন বাস্তবায়নের জন্য অন্যান্য GMSL সিরিয়ালাইজারের সাথে ব্যবহার করা যেতে পারে, তবে ব্যবহারের আগে এই সময়ে কিছু সীমাবদ্ধতা উল্লেখ করা উচিত,ব্যবহারকারীদের অবশ্যই MAXM এর সমকক্ষদের অফিসিয়াল DATASHEET প্রয়োজনীয়তা এবং QA টিপসের অফিসিয়াল ওয়েবসাইটটি মনোযোগ সহকারে অনুসরণ করতে হবে. ডিজাইন.

যখনই Deserializer বোর্ডের DIP সুইচ সেট করা হয়, বোর্ড বর্তমান সেটিং কার্যকর করতে পুনরায় শক্তি প্রয়োজন।
