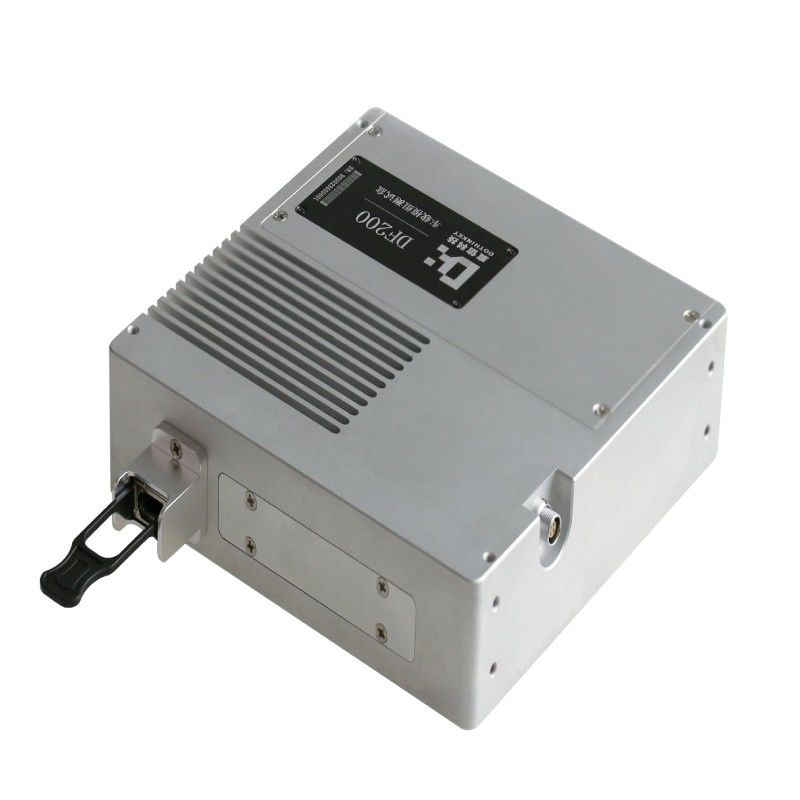

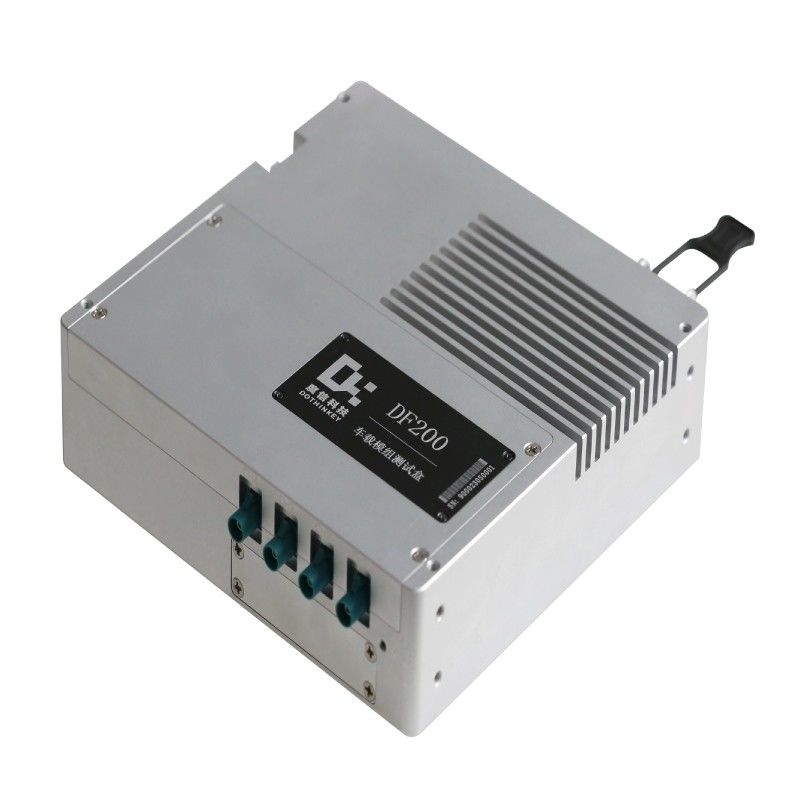

DF200 Dothinkey ইমেজ ফ্রেম গ্র্যাবার অটোমোটিভ মডিউল ইএমসি পরীক্ষার জন্য

DF200 ইমেজ গ্র্যাবার ফর অটোমোটিভ মডিউল টেস্ট EMC

1. নমনীয়ভাবে চ্যানেল 1-4 নির্বাচন করুন;
2. 0.8-18V মডিউল পাওয়ার সাপ্লাই সেটিং;
3বর্তমান পর্যবেক্ষণ, ফ্রেম রেট/ত্রুটি ফ্রেম প্রদর্শন, লিংক ত্রুটি পরিসংখ্যান, ডিকোডিং ত্রুটি পরিসংখ্যান;
4. Capture and save the entire image of each channel, powered by POC;
5. Flexibly seletc decoupling solutions as needed (for MAXIM/TI serialized car modules, compatible with the vast majority of serialization scheme modules currently available on the market) (ম্যাক্সিম/টিআই সিরিয়ালাইজড কার মডিউলগুলির জন্য, বর্তমানে বাজারে উপলব্ধ সিরিয়ালাইজেশন স্কিম মডিউলগুলির বেশিরভাগের সাথে সামঞ্জস্যপূর্ণ)
6. Support 40G fiber optic communication (using one to four fiber optic cables, compatible with 10G cards, and bandwidth determined by the number of 10G ports connected) (এক থেকে চারটি ফাইবার অপটিক ক্যাবল ব্যবহার করে, ১০জি কার্ডের সাথে সামঞ্জস্যপূর্ণ, এবং ১০জি পোর্টের সংখ্যা দ্বারা নির্ধারিত ব্যান্ডউইথ)
সিদ্ধান্ত) ।
7অটোমোটিভ মডিউল ইএমসি টেস্টিং সমর্থন করতে সক্ষম, অটোমোটিভ স্পেসিফিকেশন লেভেল এ (অটোমোটিভ মডিউল নিজেই ইএমসি স্পেসিফিকেশন লেভেল পাস করতে পারে) ।

ইএমসি টেস্ট রিজাল্টস ফর অটোমোটিভ ক্যামেরা প্রকল্প

বিসিআইঃ পাস লেভেল ২

ESD: Direct discharge: 1contact discharge: ±15KV; 2Air discharge: ±25KV

অপ্রত্যক্ষ স্রাবঃ 1coupling plate discharge: ±25KV

ট্রান্সিয়েন্ট কোপলিং অ্যান্টি-ইন্টারফারেন্সঃ দ্রুত পালসঃ +100V/us, -150V/us

RE: Pass class 5 level; test frequency channel: 300MHz-2.5GHz.

...
